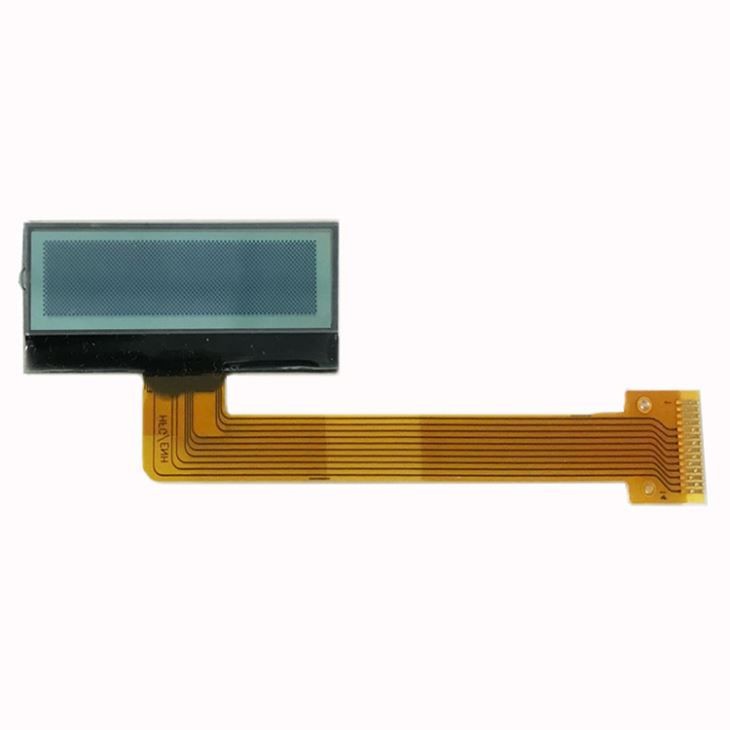

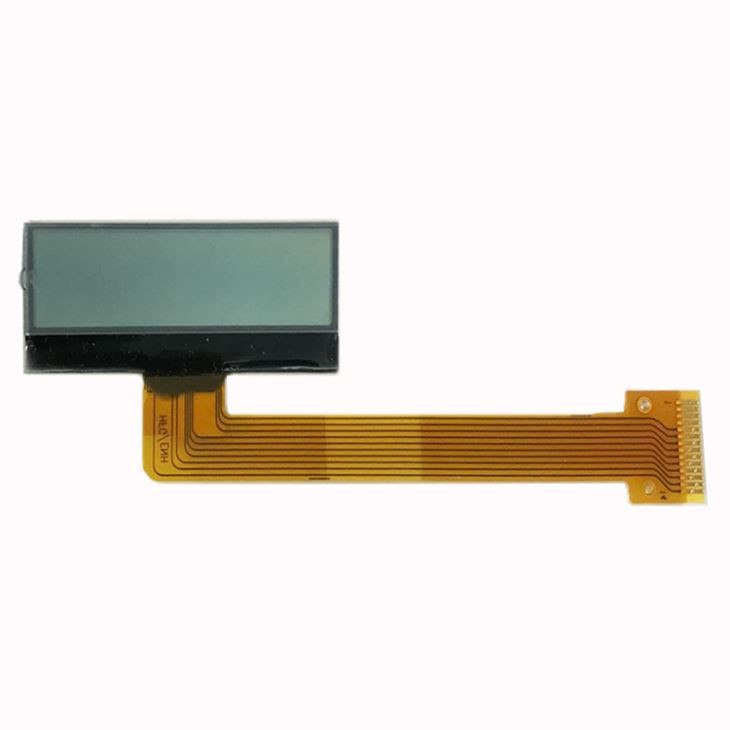

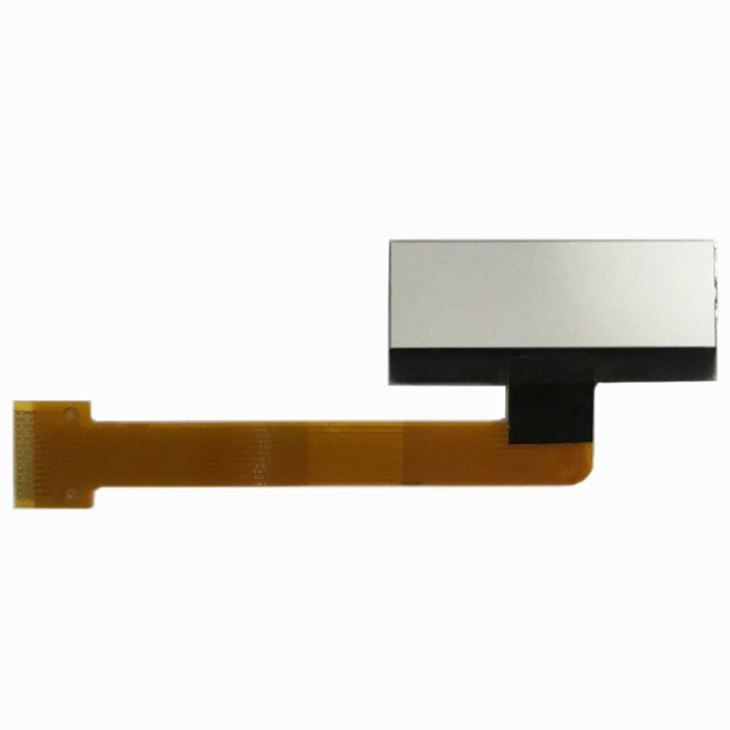

وحدة شاشة عرض LCD رسومية صغيرة الحجم
بالنسبة لجميع شاشات LCD الخاصة بنا ، قام مهندسو التصميم لدينا بجمع العديد من أوراق بيانات وحدات التحكم في شاشات الكريستال السائل أثناء فحص وحدات التحكم في العرض ومجموعات الشرائح المختلفة. لقد أضفناها هنا لنسهل عليك العمل مع وحدات التحكم والشرائح المختلفة.
- مقدمة المنتج
تفاصيل المنتج
بالنسبة لجميع شاشات LCD الخاصة بنا ، قام مهندسو التصميم لدينا بجمع العديد من أوراق بيانات وحدات التحكم في شاشات الكريستال السائل أثناء فحص وحدات التحكم في العرض ومجموعات الشرائح المختلفة. لقد أضفناها هنا لنسهل عليك العمل مع وحدات التحكم والشرائح المختلفة. لا يتم إنشاء أوراق بيانات LCD هذه أو صيانتها بواسطة Crystalfontz ؛ يتم توفيرها ببساطة "كما هي" لاستخدامك.
تحديد
شاشة LCD رسومية صغيرة الحجم | |

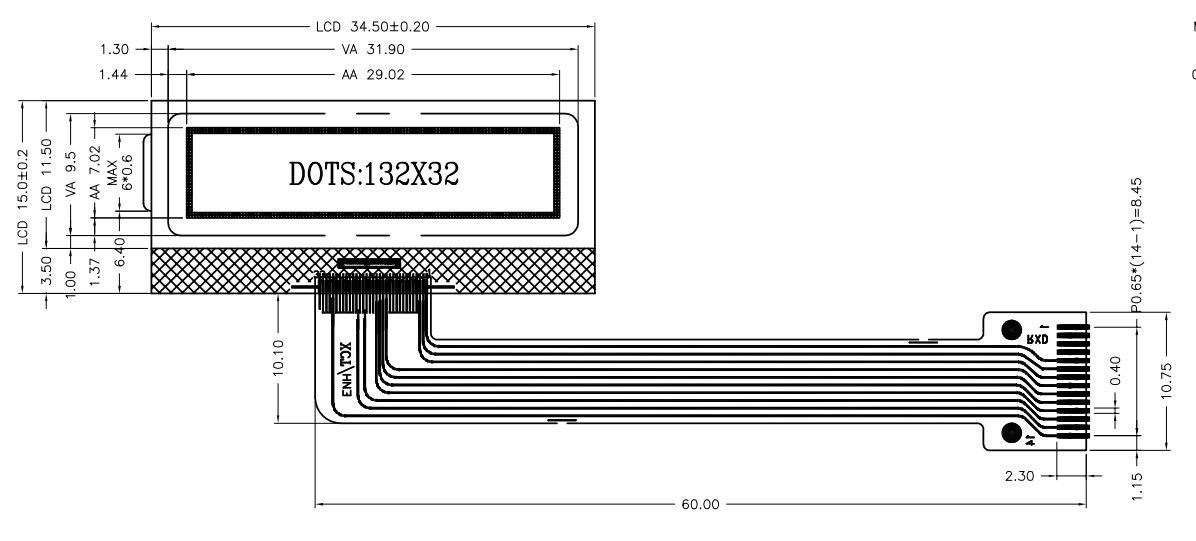

حجم المخطط التفصيلي | 34.5 × 15 ملم |
عرض المنطقة | 31.9x9.5 ملم |
منطقة نشطة | 29.02x7.02 ملم |
دقة العرض | 132x32 |
وضع العرض | FSTN / عاكس / إيجابي |
زاوية الرؤية | 12:00 |
طريقة القيادة | 1/32 واجب ، 1/6 تحيز |
VOP | 6.2V |
VDD | 3.0V |
أعلى | -10 - زائد 60 |
TST | -20- زائد 70 |
موصل | COG بالإضافة إلى FPC |
سائق IC | ST7567 (أو IC متوافق آخر) |
متوافق مع RoHS | نعم |
1. وضع العرض: FSTN / عاكس / إيجابي.
2. زاوية المشاهدة: ساعة 12 0.
3. طريقة القيادة: 1/32 Duty 1/6 Bias، Vop =6. 2V (نموذج عميل) ، Vdd =3. 0 V.
4. أعلى: -10 درجة ~ زائد 60 درجة ، Tst: -20 درجة ~ + 70 درجة.
5. الموصل: COG plus FPC.
6. محرك IC: ST7567 (أو IC متوافق آخر)
7. RoHS المتوافقة: نعم.
التعليمات
1. هل يمكنك تقديم الرسومات والإجراءات ذات الصلة؟
ج: يمكننا تقديم رسومات وإجراءات للعملاء للتأكيد.
2. كيف تدير جودة المنتج؟
ج: المنتجات مخبوزة ، والشيخوخة ، والقياس الكهربائي وإجراءات أخرى للاختبار.
3. هل المنتج في المخزون؟ ما هي مدة دورة الإنتاج؟
ج: بعض المنتجات في المخزون ، إنتاج دفعة صغيرة لمدة أسبوع واحد ، إنتاج ضخم لمدة أسبوعين.
